在工业低压配电场景中，不同接地系统的防护能力、适用场景、保护参数差异极大，直接决定了触电风险防控效果。今天我们就结合规范原理和考试高频考点，彻底讲透IT系统、TT系统的核心区别、安全特性、参数标准和适用范围，帮大家精准攻克电气接地难点。

一、IT系统

IT系统是电源中性点不接地的低压配电系统，依靠设备外壳保护接地实现触电防护。

1.核心安全原理

IT系统配电网络无中性点接地，电网对地存在绝缘电阻和分布电容，正常工况下无漏电风险。当设备发生单相碰壳故障时，故障电流不会直接形成短路大电流，而是通过对地绝缘阻抗形成回路。

有保护接地状态

设备金属外壳增设保护接地后，接地电阻远小于人体电阻，故障电流会被接地电阻大幅分流。当保护接地电阻RE=4Ω时，人体接触电压仅0.46V，流过人体电流低至0.23mA，触电风险基本完全消除。

核心原理总结：故障带电金属外壳通过接地装置与大地可靠连接，利用接地电阻分流降压，将故障电压、人体电流限制在安全范围内，实现间接接触触电防护。

2.应用范围与参数要求

IT系统广泛适用于各类不接地低压配电网。

高频数字考点：

①常规工况：380V不接地低压配电网，保护接地电阻RE≤4Ω；

②容量放宽工况：配电变压器、发电机容量≤100kV·A时，接地电阻可放宽至RE≤10Ω；

③强制配置要求：IT系统必须装设绝缘监视装置，可实时发出声、光报警信号，及时发现单相接地、绝缘破损故障，快速消除隐患。

二、TT系统

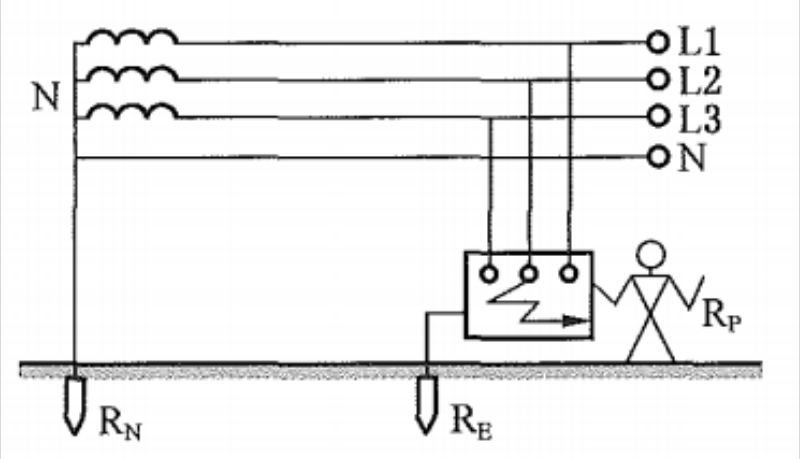

TT系统是电源中性点直接接地的三相四线低压配电系统，第一个T代表电源中性点接地，第二个T代表设备外露可导电部分独立接地，且设备接地点与电源工作接地点电气相互独立，是民用小型低压用户常用系统。

1.系统核心特性与安全短板

TT系统电源中性点直接接地，可同时输出线电压、相电压，适配动力、照明混合供电，具备过电压防护性能好、故障接地点易检测的优点，但单相电击风险远高于IT系统。

即便设备外壳设置独立保护接地，防护效果依然有限：故障电流通过设备接地电阻RE、电源工作接地电阻RN形成闭合回路，两类电阻均为欧姆级，阻值接近，无法实现有效分流降压。最终漏电设备外壳对地电压虽有所下降，但无法降至安全电压范围，触电隐患持续存在。

2.适用场景与强制保护要求

由于防护短板明显，TT系统不优先推荐使用，仅在无法采用其他间接接触触电防护措施的场景中使用。

考试核心考点：

①适用范围：主要用于无自建配电变压器、外接低压电源的小型低压用户；

②强制防护配置：TT系统必须装设剩余电流动作保护装置（漏电保护器）或过电流保护电器，确保故障持续时间内，设备对地电压不超安全限值，快速切断漏电故障电源；

三、IT系统对比TT系统

1.接地形式：IT系统中性点不接地；TT系统中性点直接接地。

2.防护效果：IT系统可基本消除单相漏电触电风险；TT系统仅降低电压，无法消除风险。

3.核心装置：IT系统配绝缘监视装置；TT系统配剩余电流保护装置。

电气接地系统的考查核心，本质是区分不同系统的接地逻辑、风险特性、防护配置和适用场景。熟练掌握两类系统的核心差异，精准记忆数字参数和强制配置要求，就能稳稳拿下电气安全模块的关键分值。
