消防水泵、转输水箱串联给水系统【图文解析】

来源：学慧通 | 浏览量：1514 | 发布时间：2020-04-16 | 专栏：考务信息

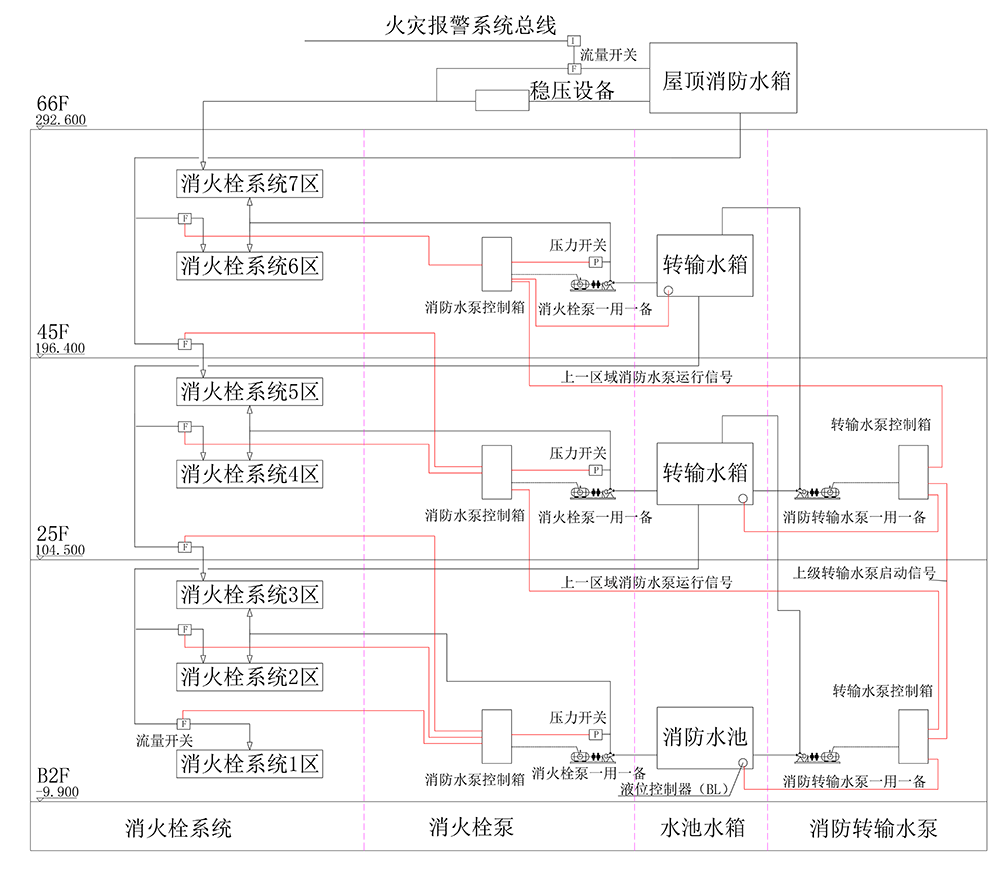

消火栓或自动喷水灭火系统采用消防水泵、转输水箱串联方式，向建筑物高区供水。消火栓和自动喷水灭火系统的转输供水设施相互独立，消防水泵、消防转输水泵均为一用一备。

本图以湿式消火栓给水系统为例，自喷系统类同，连锁控制要求如下：火灾时，着火区消防连锁触发信号（压力开关、流量开关等）首先启动相应的消火栓泵，消火栓泵启动后，连锁着火区以下转输水泵逐级启动，将消防水提升至着火区的转输水箱供灭火使用。

各级消火栓泵控制要求：

1.火灾时，由消火栓出水干管上的低压压力开关及相应区域的流量开关信号启动消火栓泵。

2.消火栓泵启动完成后，由其运行信号连锁启动下一级转输水泵。

3.转输水箱超低水位报警。

4.消防喷淋泵控制类同。

消防转输水泵控制要求：

1.接收上一区域消火栓运行信号，连锁本级转输水泵延时启动。

2.转输水泵启动信号连锁下一级转输水泵启动。

3.转输水箱超低水位报警。

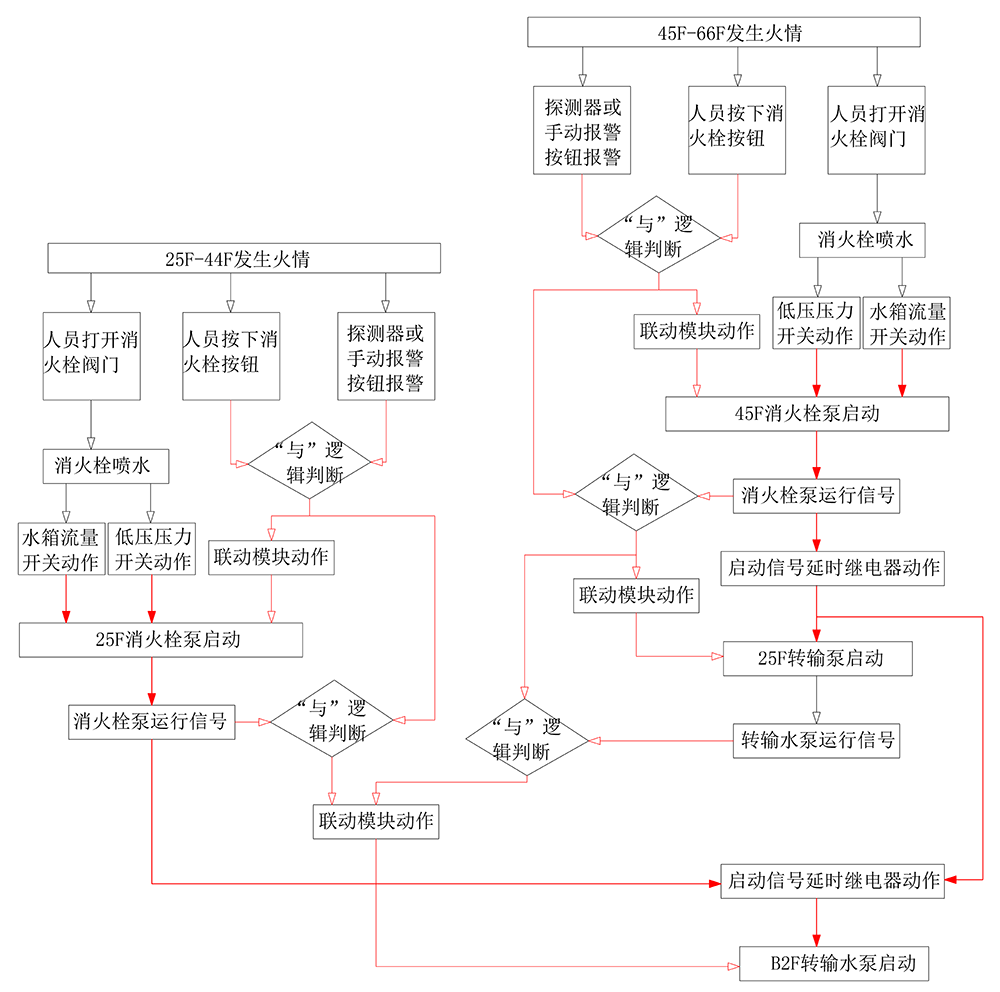

消火栓系统转输水泵启泵流程图

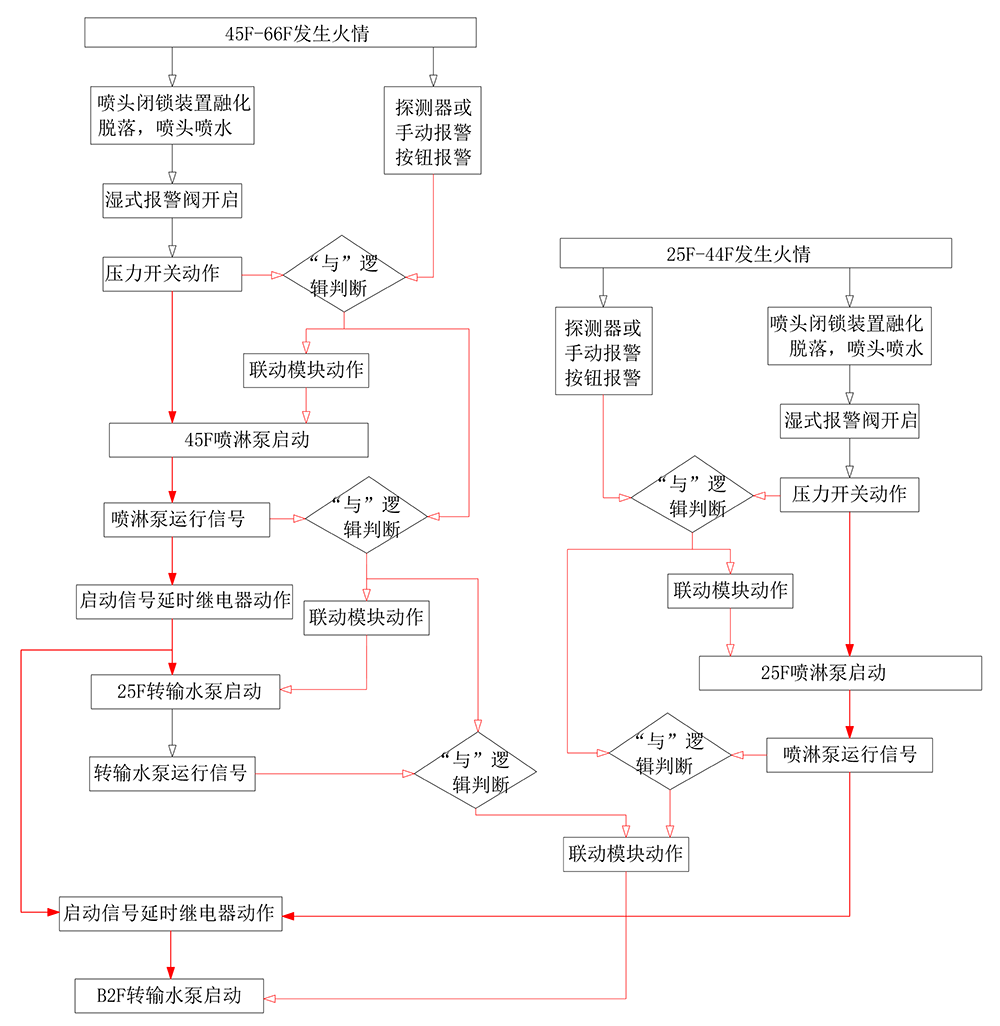

自动喷水灭火系统转输水泵启泵流程图

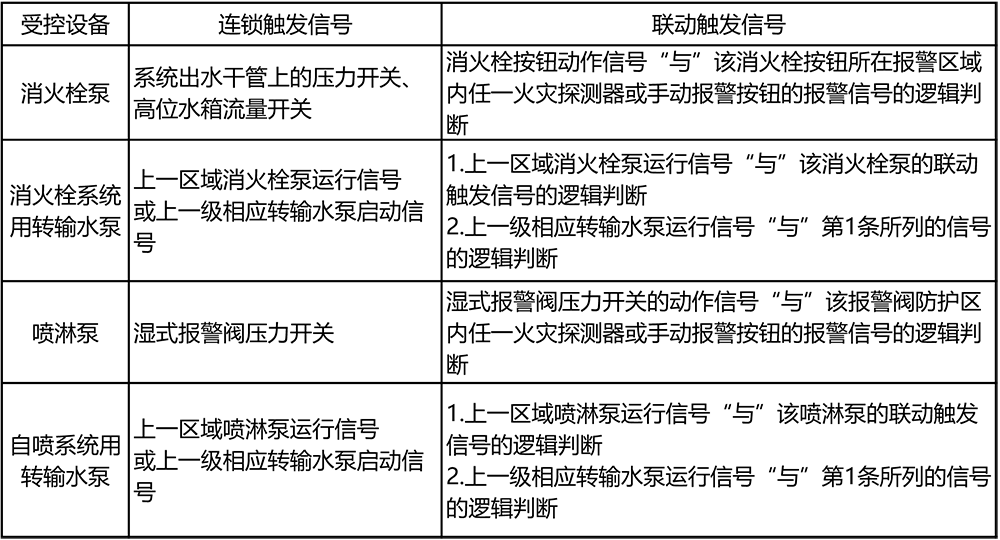

连锁触发信号和联动触发信号表
