干式系统操作与控制

消防水泵启停泵控制要求：

由消防水泵出水干管上设置的压力开关、高位消防水箱出水管上的流量开关和报警阀组压力开关直接自动启动消防水泵。

上述三种控制方式为直接连锁启动，不受消防控制室（盘）处于自动或手动状态影响。

消防联动控制器处于自动状态下，当火灾报警系统接收到“消防水泵出水管上设置的压力开关或高位消防水箱出水管上的流量开关或报警阀组压力开关”报警信号时，作为触发信号，消防联动控制器远程联动启动消防水泵。

2）远程手动控制

消防泵控制箱（柜）的启动和停止按钮用专用线路直接连接至设置在消防控制室内的消防联动控制器手动控制盘，通过手动控制盘远程手动启停消防水泵。

现场应急操作

消防水泵房现场应急操作，包括消防泵房就地强制启动和机械应急启动。

另外

消防水泵禁止设置自动停泵控制。

消防水泵控制柜应具备定期巡检功能，巡检间隔时间根据当地有关部门规定设置。

系统的监视与控制要求

消防控制室（盘）应能显示水流指示器、压力开关、信号阀、消防水泵、消防水池及水箱水位、有压气体管道压力，以及电源和备用动力等是否处于正常状态的反馈信号，并应能控制消防水泵、电动阀等的操作，具体要求如下：

1）监视电源及备用动力的状态。

2）监视系统的水源，水箱（罐）及信号阀的状态。

3）可靠控制水泵的启动并显示反馈信号。

4）可靠控制电动阀的开启并显示反馈信号。

5）监视水流指示器、压力开关及流量开关的动作和复位状态。

6）可靠控制补气装置，并显示气压。

其他

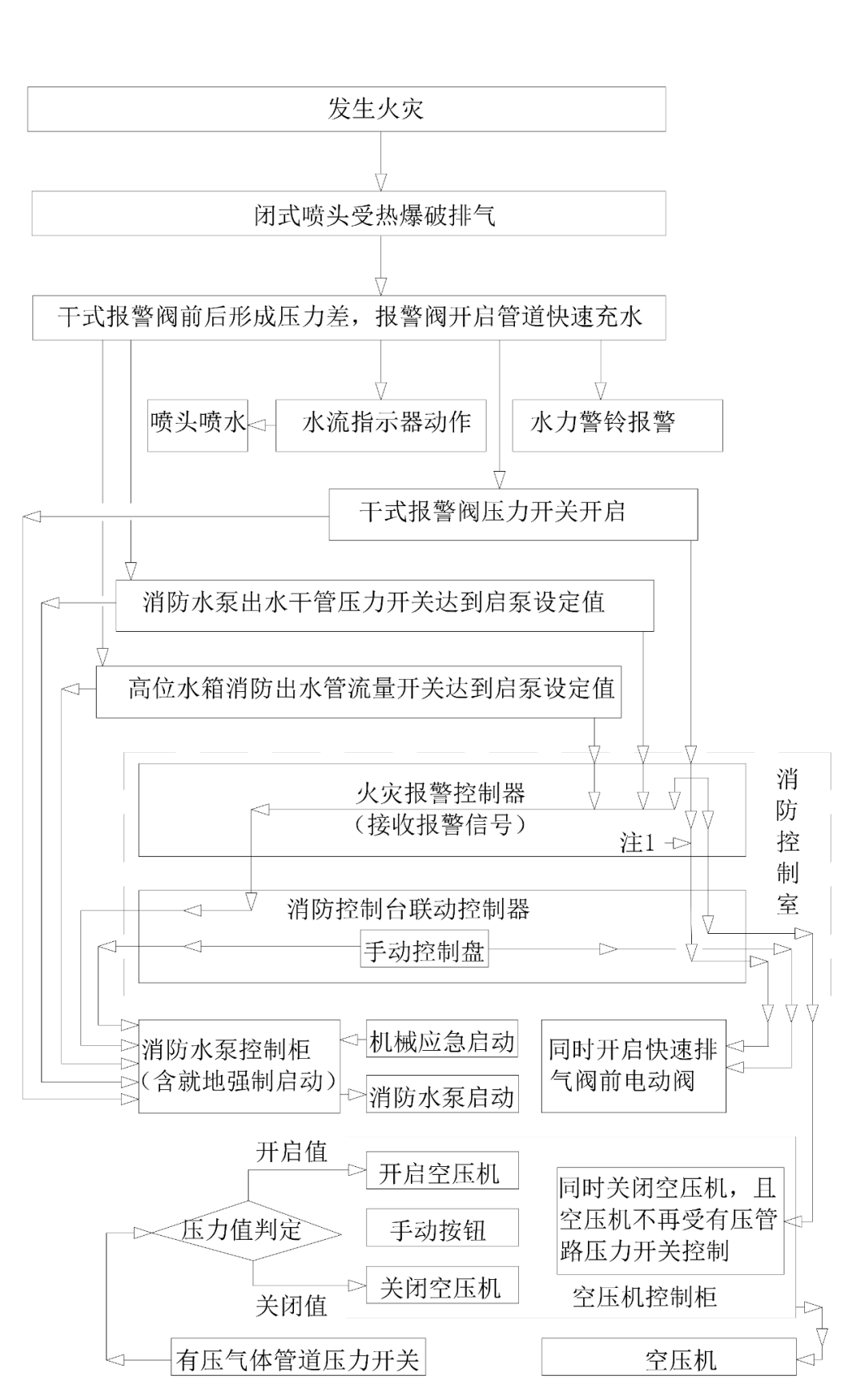

干式系统控制原理图
