电气火灾监控系统由电气火灾监控设备、电气火灾监控探测器组成，能在电气线路剩余电流超过报警值或配电设备内温度异常产生一定电气火灾隐患的条件下发出报警，提醒专业人员排除电气火灾隐患，实现电气火灾的早期预防，避免电气火灾的发生，因此具有很强的电气防火预警功能。

一、电气火灾监控探测器的分类

1、电气火灾监控探测器按工作方式分类

（1）独立式电气火灾监控探测器，可独立探测被保护线路中的剩余电流/温度值变化并发出声、光报警信号；

（2）非独立式电气火灾监控探测器，可探测被保护线路中的剩余电流/温度值变化并向电气火灾监控设备传送信息。

2、电气火灾监控探测器按工作原理分类

（1）剩余电流式电气火灾监控探测器，即当被保护线路的相线直接或通过非预期负载对大地接通，而产生近似正弦波形且其有效值呈缓慢变化的剩余电流，当该电流大于预定数值时即自动报警的电气火灾监控探测器。

（2）测温式电气火灾监控探测器，即当被保护线路探测点处的温度高于预定数值时自动报警的电气火灾监控探测器。

（3）故障电弧式电气火灾监控探测器，即当被保护线路上发生故障电弧时发出报警信号的电气火灾监控探测器。

二、系统适用场所

电气火灾监控系统适用于具有电气火灾危险场所，尤其是变电站、石油石化、冶金等不能中断供电的重要供电场所的电气故障探测，在产生一定电气火灾隐患的条件下发出报警信号，提醒专业人员排除电气火灾隐患，实现电气火灾的早期预防，避免电气火灾的发生。

三、系统组成

1、电气火灾监控设备

电气火灾监控设备（即《GB50116-2013-火灾自动报警系统设计规范》中的电气火灾监控器）用于为所连接的电气火灾监控探测器的供电，能接收来自电气火灾监控探测器的报警信号，发出声、光报警信号和控制信号，指示报警部位，记录并保存报警信息的装置。

2、电气火灾监控探测器

电气火灾监控探测器是能够对保护线路中的剩余电流、温度等电气故障参数响应，自动产生报警信号并向电气火灾监控设备传输报警信号的器件。

四、系统工作原理

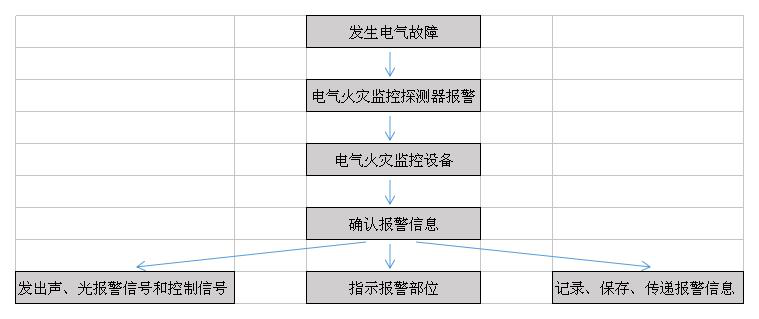

发生电气故障时，电气火灾监控探测器将保护线路中的剩余电流、温度等电气故障参数信息转变为电信号，经数据处理后，探测器做出报警判断，将报警信息传输到电气火灾监控设备。电气火灾监控设备在接收到探测器的报警信息后，经报警确认判断，发出声、光报警信号和控制信号，显示电气故障报警探测器的部位信息，记录保存并传送探测器报警信息。警示人员采取相应的处置措施，排除电气故障、消除电气火灾隐患，防止电气火灾的发生。电气火灾监控系统的工作原理如下图所示。

五、系统的设计

电气火灾监控系统是一个独立的子系统，属于火灾预警系统。非独立式电气火灾监控探测器应接入电气火灾监控设备，不应直接接入火灾报警控制器的探测器回路。

当电气火灾监控系统接入火灾自动报警系统中时，应由电气火灾监控器将报警信号传输至消防控制室的图形显示装置或集中火灾报警控制器上，但其显示应与火灾报警信息有区别；在无消防控制室且电气火灾监控探测器设置数量不超过8个时，可采用独立式电气火灾监控探测器。

     1、剩余电流式电气火灾监控探测器的设置

剩余电流式电气火灾监控探测器应以设置在低压配电系统首端为基本原则，宜设置在第一级配电柜（箱）的出线端。在供电线路泄漏电流大于500mA时，宜在其下一级配电柜（箱）上设置。

剩余电流式电气火灾监控探测器不宜设置在IT系统的配电线路和消防配电线路中。选择剩余电流式电气火灾监控探测器时，应计及供电系统自然漏流的影响，并应选择参数合适的探测器；探测器报警值宜为300mA～500mA。具有探测线路故障电弧功能的电气火灾监控探测器，其保护线路的长度不宜大于100m。

2、测温式电气火灾监控探测器的设置

测温式电气火灾监控探测器应设置在电缆接头、端子、重点发热部件等部位。保护对象为1000V及以下的配电线路测温式电气火灾监控探测器应采用接触式布置。保护对象为1000V以上的供电线路，测温式电气火灾监控探测器宜选择光栅光纤测温式或红外测温式电气火灾监控探测器，光栅光纤测温式电气火灾监控探测器应直接设置在保护对象的表面。

3、独立式电气火灾监控探测器的设置

独立式电气火灾监控探测器的设置应符合剩余电流式及测温式电气火灾监控探测器的设置要求。设有火灾自动报警系统时，独立式电气火灾监控探测器的报警信息和故障信息应在消防控制室图形显示装置或集中火灾报警控制器上显示；但该类信息与火灾报警信息的显示应有区别。未设火灾自动报警系统时，独立式电气火灾监控探测器应将报警信号传至有人员值班的场所。

4、电气火灾监控器的设置

设有消防控制室时，电气火灾监控器应设置在消防控制室内或保护区域附近；设置在保护区域附近时，应将报警信息和故障信息传入消防控制室。未设消防控制室时，电气火灾监控器应设置在有人员值班的场所。
