减压阀减压，是给水系统压力调整措施中较为经济的减压方式，应用广泛。减压阀的作用是将进口压力降至某一需要的出口压力，并依靠介质本身的能量，使出口压力自动保持稳定。

根据工作原理和结构形式，减压阀有可调整型和不可调整型之分。其中不可调整型有比例式减压阀，可调整型又分为直接作用式稳压减压阀和先导式稳压减压阀。这三种是比较常用的。

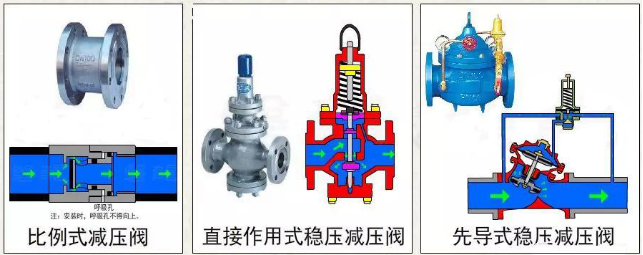

分别长成下面这样：

一、比例式减压阀

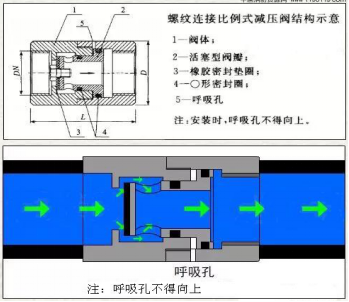

比例式减压阀结构简单，阀体只有一个活动部件活塞，利用活塞两端截面积的不同，产生压力差，实现减压。

比例式减压阀的出口压力与进口压力，成固定比例关系。当没有流量时，阀体完全关闭，实现减静压。

比例式减压阀按固定比例减压，阀后压力跟随阀前压力成比例变化，不能调整。

比例式减压阀体积小，安装方便，价格低，较多应用在系统的减压分区供水中，适合管井安装（体积小）。

二、直接作用式减压阀

直接作用式减压阀，是利用出口压力变化直接控制阀瓣运动。

如图所示，弹簧向下施加的压力和出口水流压力向上施加的压力，形成差动力，直接驱动控制阀门开度，以此实现出口压力的稳定减压。

通过调节弹簧力度，可以调整阀后压力值。

直接作用式减压阀的体积小，价格低，较多应用于小管径场所（通常≤DN50）。

三、先导式减压阀

先导式减压阀，由水力控制主阀、先导阀（简单称导阀）等部件组成，导阀感应出口压力，根据出口压力调节控制腔压力，控制主阀瓣开度，当水流通过阀瓣与阀座的环形间隙时，压力下降，实现减压功能，并维持阀后压力的稳定。

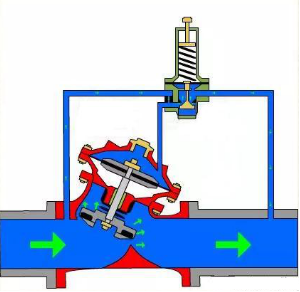

在图示的先导式减压阀中，导阀与出口相通，当出口压力小于设定值时，导阀膜片下腔的压力降低，调节弹簧推动阀杆下移，导阀开度增大，主阀控制腔的水通过导阀排出，控制腔压力降低，主阀瓣在入口压力水推动下，开度增加，阀后压力增加。

反之，当出口压力大于设定值时，导阀膜片下腔的压力升高，推动调节弹簧，阀杆上移，导阀开度减少，主阀控制腔的压力升高，推动主阀瓣关闭，开度减少，阀后压力降低。

在先导式减压阀中，调节导阀弹簧即可设定出口压力。

先导式减压阀的结构相对复杂，价格较高，较适应大口径减压阀场所（≥DN50）。

四、减压阀的设置要求

1、减压阀具有单向阀特征，仅应设置在单向流动的供水管上；

2、减压阀的阀前阀后压力比值不宜大于3:1；

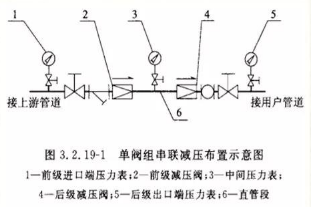

3、当一级减压阀减压不能满足要求时，可采用减压阀串联减压，但串联减压不应大于两级，第二级减压阀宜采用先导式减压阀，阀前后压力不宜超过0.4MPa；

前后串联的减压阀形式相同时，容易产生共振。因此，串联设置时，比例式减压阀在前，稳压式减压阀在后，两种不同类型的减压阀串联设置可以发挥两类减压阀的长处，即比例式减压阀的减压比固定，而稳压式减压阀的阀后压力稳定且可调；既能高压差减压，又可获得阀后减压分区供水压力稳定的效果。

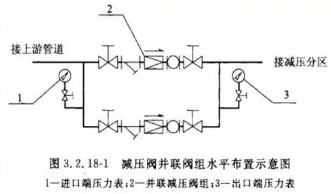

4、减压阀应设置在报警阀组入口前，当连接两个及以上报警阀组时，应设置备用减压阀；

5、减压阀的进口处应设置过滤器；

6、过滤器和减压阀前后应设压力表；

压力表的表盘直径不应小于100mm，最大量程宜为设计压力的2倍。

7、过滤器和减压阀后应设置控制阀门；

8、减压阀后应设置压力试验排水阀；

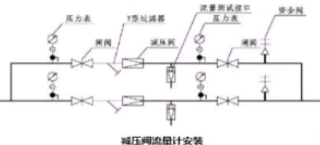

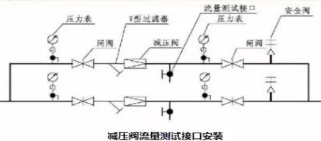

9、减压阀应设置流量检测测试接口或流量计；

10、垂直安装的减压阀，水流方向宜向下；

11、比例式减压阀宜垂直安装，可调节减压阀宜水平安装；

12、减压阀和控制阀门宜有保护或锁定调节配件的装置；

13、接减压阀的管段不应有气堵、气阻。
